Bağlantı Parçaları

BAĞLANTI PARÇALARI

SKF BAĞLANTI PARÇALARI:

Manometreler
Yüksek basınç hortumları ve başlıkları
Metrik, Whitworth (BSPP, BSPT, İngiliz boru diş), NPT, UNF, UNC standartlarında bağlantı parçaları
Düz rakorlar, dirsek rakorlar, banjo rakorlar (döner rakorlar), nipeller, perde geçişler, “t” bağlantılar, kruva (istavroz) bağlantılar, ters rakorlar, swivel rakorlar, dişi rakorlar, somun-yüzük bağlantıları, manşonlar, uzatmalar, redüksiyonlar, lüleler, quick geçmeler, boru kelepçeleri, kauçuk kelepçeler
İsteğinize uygun özel imalatlar

BAĞLANTI PARÇASI GÖRSELİ

TANIMI

STANDART ÖLÇÜLERİ (BSP VE METRİK DİŞ)

DÜZ RAKOR

ERKEK	SOMUN	ERKEK	SOMUN	ERKEK	SOMUN
1/8	6LL	1/4	6L	M10x1	6L
1/8	8LL	1/4	6S	M12x1,5	6L
1/8	4LL	1/4	8L	M12x1,5	6S
M8x1	4LL	1/4	8S	M12x1,5	8L
M10x1	6LL	3/8	6L	M14x1,5	8S
M10x1	8LL	3/8	8L	M18x1,5	8L
1/8	6L	3/8	8S	1/2	14S
1/8	8L	1/2	8L	M20x1,5	14S
1/4	10L	M14x1,5	10L	1/4	12L
1/4	10S	M16x1,5	10L	1/4	12S
3/8	10L	M16x1,5	10S	3/8	12L
3/8	10S	M18x1,5	10L	3/8	12S
1/2	10L	M22x1,5	10L	1/2	12L
1/2	10S	M16x1,5	12L	1/2	12S
M18x1,5	12L	M18x1,5	12S	M22x1,5	12L
3/8	15L	1/2	15L	3/4	15L
3/8	16S	1/2	16S	3/4	16S
M18x1,5	15L	M22x1,5	15L	M22x1,5	16S
1/2	20S	3/4	20S	1″	20S

DİRSEK RAKOR

ERKEK	SOMUN	ERKEK	SOMUN
1/8	4LL	1/2	12L
1/8	6LL	1/2	15L
1/8	8LL	1/4	6S
1/8	6L	1/4	8S
1/4	6L	3/8	10S
1/4	8L	3/8	12S
1/4	10L	1/2	14S
3/8	10L	1/2	16S
1/4	12L	1/2	20S
3/8	12L	3/4	20S

DÜZ NİPEL

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

ORANTILI NİPEL

SOMUN

8/6L

10/6L

10/8L

12/6L

12/8L

15/10L

16/12S

20/16S

TEE

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

KRUVA

(İSTAVROZ)

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

DİRSEK NİPEL

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

DÜZ PERDE

GEÇİŞ NİPELİ

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

DİRSEK PERDE

GEÇİŞ NİPELİ

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

BANJO DİRSEK RAKOR

ERKEK	SOMUN	ERKEK	SOMUN
1/8	4LL	1/2	15L
1/8	6LL	1/4	6S
1/8	8LL	1/4	8S
1/8	6L	3/8	10S
1/4	6L	3/8	12S
1/4	8L	1/2	14S
1/4	10L	1/2	16S
1/4	12L	3/4	20S
3/8	12L

BANJO

TEE RAKOR

ERKEK	SOMUN	ERKEK	SOMUN
1/8	6L	1/4	8S
1/4	8L	3/8	10S
1/4	10L	3/8	12S
3/8	12L	1/2	16S
1/2	15L	3/4	20S
1/4	6S

TERS RAKOR

ERKEK	SOMUN	ERKEK	SOMUN
1/8	6L	1/4	8S
1/4	8L	3/8	10S
1/4	10L	3/8	12S
1/4	12L	1/2	12S
3/8	12L	1/2	14S
1/2	15L	1/2	16S
1/4	6S	3/4	20S

YAN BACAK

TERS TEE

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

ORTA BACAK

TERS TEE

SOMUN	SOMUN
4LL	6S
6LL	8S
8LL	10S
6L	12S
8L	14S
10L	16S
12L	20S
15L

REDÜKSİYON

ERKEK TARAF DİŞİ TARAFTAN BÜYÜK OLUR

LÜLE REDÜKSİYON

DİŞİ TARAF ERKEK TARAFTAN BÜYÜK OLUR

KÖRTAPA

1/8	M10x1
1/4	M12x1,5
3/8	M14x1,5
1/2	M16x1,5
3/4	M18x1,5
1	M20x1,5

DİŞİ DİRSEK

1/8

1/4

3/8

1/2

3/4

1

DİŞİ TEE

1/8

1/4

3/8

1/2

3/4

1

MANŞON

1/8

1/4

3/8

1/2

3/4

1

ERKEK NİPEL

1/8

1/4

3/8

1/2

3/4

1

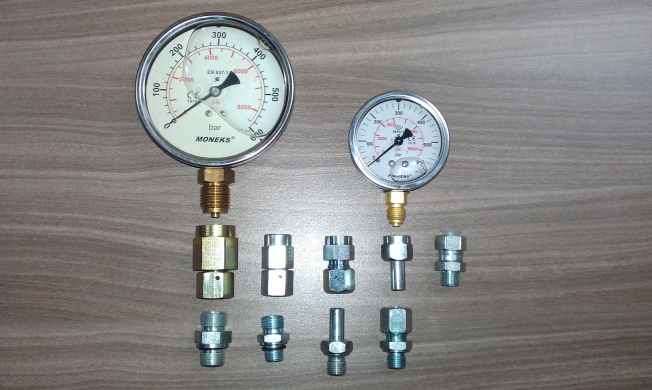

MANOMETRE BAĞLANTI PARÇALARI
